002 大きく変化したOracle RAC 11gR2のアーキテクチャ

edited by DB Online   2012/11/21 13:00

4. OCR、投票ディスク

 Grid Infrastructureをインストールすると、共有ディスクにOracle Cluster Registry(以下、OCR)と投票ディスクが作成されます。OCRにはクラスタを構成する各ノードのホスト名、プライベートネットワーク情報、各リソースの情報など、クラスタ全体で共有する管理情報や構成情報が格納されています。投票ディスクは、クラスタを構成する各ノードの生存確認のために使用されます。OCR、投票ディスクは共に多重化することが推奨されており、最大多重化数は OCRで5つ、投票ディスクは15です。(RAC 11gR2の場合)

 ※投票ディスク数は5つ以内で、かつ奇数が推奨されています。

5. ハートビート

 Oracle Clusterwareは、クラスタを構成する各ノードの生存確認のため、プライベート・ネットワークを用いた通信のハートビートと、投票ディスクにノードの状態を書き込むディスクハートビートを使用します。ハートビートが一定期間途切れると、Oracle Clusterwareはそのノードをクラスタから強制的に排除します。ハートビート障害をOracle Clusterwareが検出するまでの時間は各OSごとに異なりますが、Linuxの場合はデフォルトで30秒となります。

 ハートビート障害について詳細に説明します。

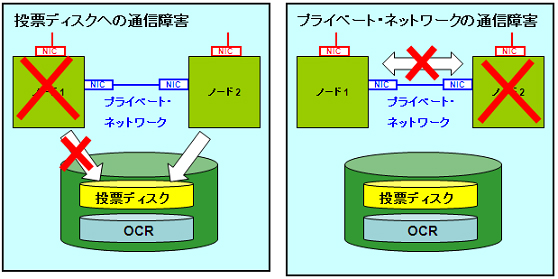

 投票ディスクへアクセスできないような障害が発生すると、アクセス障害が発生したノードのOracle Clusterwareのリソース(以下、CRSリソース)とOracle Clusterwareのプロセス(以下、CRSプロセス)が停止されます。上記の図だと、ノード1のCRSリソースおよびCRSプロセスが停止されます。

 もし投票ディスクが複数あるときは、過半数の投票ディスクにアクセスできない場合にCRSリソースとCRSプロセスが停止されます。例を挙げると、投票ディスクが3つある構成でノード1から2つの投票ディスクにアクセスできない場合、ノード1のCRSリソースとCRSプロセスが停止されます。

 プライベート・ネットワークにおける通信に障害が発生した場合、クラスタを構成するノード間で整合性が確保出来ない事態を避けるため、いずれかのノードのCRSリソースとCRSプロセスを停止する必要がでてきます。2ノード構成の場合は、小さいノード番号を持つノードのCRSプロセスとCRSリソースは停止されず、大きいノード番号を持つノードのCRSプロセスとCRSリソースが停止されます。上記の図だとノード2のCRSリソースとCRSプロセスが停止されます。3ノード以上の場合、通信可能なノードのグループが複数に分かれる可能性があります。

その場合、通信可能なノード数が少ないグループのCRSリソースとCRSプロセスが停止されます。たとえば、互いに通信可能なノードが2ノードと1ノードに分かれた場合は、もっとも小さいノード番号を持つノードが含まれるグループのCRSプロセスとCRSリソースが残り、これ以外のグループのCRSプロセスとCRSリソースが停止されます。

 ※ノード番号はGrid Infrastructureをインストールする際、root.shを実行した順になります。

 ※Oracle Real Application Clusters 11.2.0.1までは、投票ディスクへのアクセス障害時もしくはプライベート・ネットワークにおける通信障害時にOSリブートが発生したのですが、 11.2.0.2から仕様が変更され、OSリブートは行われないようになりました。しかし、プライベート・ネットワークにおける通信障害および投票ディスクへのハートビートの両方が遮断され、かつ除外対象ノードのCRSリソースおよびCRSプロセスの停止が正常に行えない場合は、OSリブートが行われます。

 *  *  *

  第2回目は以上となります。

 今回は、RAC 11gR2の主にOracle Clusterwareアーキテクチャについて説明しました。もし第1回目で環境を構築した方は、是非とも実機を触りながら確認してみてください。

 次回は、接続、サービスのアーキテクチャに触れていく予定です
