003 高可用性を実現する11g R2の接続、サービスのアーキテクチャ

edited by DB Online   2013/01/28 00:00

3. SCAN (Single Client Access Name)

 11g R2からSCAN (Single Client Access Name) という新しい接続方式が導入されました。 SCANを使用すると、クラスタを構成するサーバーが増減しても、接続に関わるOracle Net設定の変更が不要となります。 なお、ポリシー管理型データベースの利点の1つにインスタンスが動作するサーバー数を容易に増減できることが挙げられますが、クライアントとデータベースの接続に関わる設定を都度変更する必要があっては、その利点が大きく損なわれます。したがって、ポリシー管理型データベースを使用する場合は、SCANの使用がほぼ必須であるといえます。

 サーバー数が増減した場合、従来は以下の設定をメンテナンスする必要がありました。

  •  Oracleクライアントのtnsnames.oraに記載したサーバーのIPアドレスのリスト
  •  データベースのREMOTE_LISTENER初期化パラメータに設定したサーバーのIPアドレスのリスト

 しかし、SCANを使用することで、これらの設定のメンテナンスが不要となります。

 SCANを使用するためには、以下の構成が必要となります。

 SCAN名の名前解決の構成

 SCAN名とはSCAN VIPのホスト名のことで、名前解決のためにDNSか、/etc/hostsファイルへの追加をします。(DNSの使用が推奨されています)SCAN VIPは最大3つ割り当てられますが、その際にはDNSへの登録が必須となります。

 SCAN VIPの構成

 SCAN接続用のVIPを構成します。SCAN名を名前解決すると得られるVIPになります。なお、従来のVIPと異なり、SCAN VIPは起動するサーバーが固定されていません。

 SCANリスナーの構成

 SCAN VIPを使用してリスニングする、SCAN接続用のリスナーを構成します。SCANリスナーはSCAN VIPとペアで動作し、SCAN VIPが起動するサーバーで起動します。

 データベースのREMOTE_LISTENER初期化パラメータの設定

 ホスト名に対応する箇所にSCAN名を指定します。

 Oracleクライアントのtnsnames.oraの設定

 接続先サーバーのホスト名に対応する箇所(HOST句)にSCAN名を指定します。

 上記の構成手順のうち、Oracleクライアントのtnsnames.oraの設定を以下に示します。HOST句にSCAN名を指定します。サーバーのホスト名を指定しないため、サーバー数が増減した場合でも、tnsnames.oraをメンテナンスする必要がありません。

SCAN使用時のクライアントのtnsnames.ora

A202R =
  (DESCRIPTION =
    (ADDRESS = (PROTOCOL = TCP)(HOST = la202-scan.jp.oracle.com)(PORT = 1521)) ←★
    (CONNECT_DATA =
      (SERVER = DEDICATED)
      (SERVICE_NAME = a202r)
    )
  )

 なお、SCANを使用しない場合は、ADDRESS-LIST句にデータベースが配置されたサーバーのホスト名(VIPに対応)をリストします。そのため、サーバー数が増減した場合、tnsnames.oraのADDRESS-LIST句の記載内容をメンテナンスする必要があります。

SCANを使用しない場合のクライアントのtnsnames.ora

A202R =
  (DESCRIPTION =
    (ADDRESS-LIST
      (ADDRESS = (PROTOCOL = TCP)(HOST = la202r1-vip.jp.oracle.com)(PORT = 1521))
      (ADDRESS = (PROTOCOL = TCP)(HOST = la202r2-vip.jp.oracle.com)(PORT = 1521))
    )
    (CONNECT_DATA =
      (SERVER = DEDICATED)
      (SERVICE_NAME = a202r)
    )
  )

 最後に、SCANを使用した場合にOracleクライアントがOracle Databaseに接続するまでの流れを説明します。ここで、SCAN VIP、SCAN リスナーは2つ構成されています。SCAN VIP、SCAN リスナーが起動するサーバーは不定ですが、ここではサーバー1、サーバー3で起動しています。

 ①SCAN名を名前解決し、SCAN VIPのIPアドレスを取得します。複数のIPアドレスが取得できた場合、1つのIPアドレスを選択します。

 ②クライアントはSCAN VIPのIPアドレスをリスニングするSCANリスナーに対して接続要求を送信します。

 ③SCANリスナーは、クライアントから受信した接続要求をローカルリスナー(各サーバーで起動しているリスナー)に転送します。

 ④クライアントとサーバー間で接続を確立します。

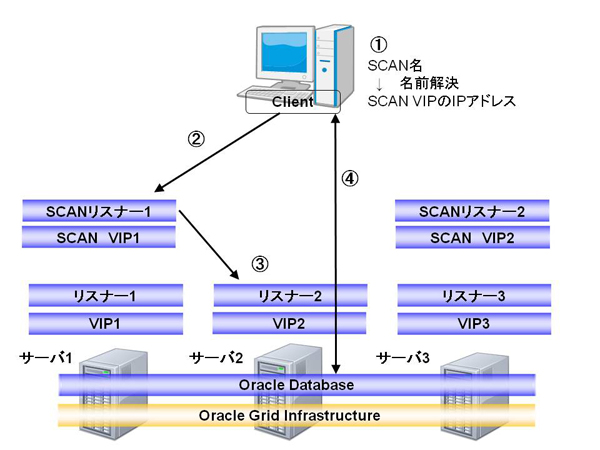

図3 SCANを使用した接続
図3 SCANを使用した接続

 上記のとおり、SCANリスナーはクライアントからの接続要求をローカルリスナーに転送します。これが可能なのは、SCANリスナーがデータベースを構成するインスタンスがどのサーバーで起動しているかを知っているためです。

 インスタンスは、REMOTE_LISTENER初期化パラメータの設定に基づき、SCANリスナーに自インスタンスの状態を通知します。 REMOTE_LISTENER初期化パラメータには、ホスト名としてSCAN名が指定されています。なお、ここで、リスナーがリスニングするTCPポートはデフォルトの1521としています。

REMOTE_LISTENER初期化パラメータ

SQL> show parameter remote_listener

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
remote_listener                      string      la202-scan.jp.oracle.com:1521

REMOTE_LISTENER初期化パラメータの設定に基づき、SCANリスナーに登録されたインスタンスの状態は、lsnrctl services [リスナー名] コマンドで確認できます。

SCANリスナーに登録されたインスタンスの状態


Service "a202r" has 2 instance(s).
  Instance "a202r1", status READY, has 1 handler(s) for this service...
    Handler(s):
      "DEDICATED" established:0 refused:0 state:ready
         REMOTE SERVER
         (DESCRIPTION=(ADDRESS=(PROTOCOL=TCP)(HOST=192.168.1.11)(PORT=1521)))
  Instance "a202r2", status READY, has 1 handler(s) for this service...
    Handler(s):
      "DEDICATED" established:0 refused:0 state:ready
         REMOTE SERVER
         (DESCRIPTION=(ADDRESS=(PROTOCOL=TCP)(HOST=192.168.1.12)(PORT=1521)))

 上記出力から IPアドレス 192.168.1.11 を持つサーバーにインスタンスa202r1が起動しており、192.168.1.12を持つサーバーにインスタンスa202r2が起動しているという情報が、SCANリスナーに登録されていることが分かります。

 このように、1つのSCAN名に対して複数のIPアドレスを対応付ける名前解決の仕組みと、SCANリスナーが接続要求を転送する仕組みにより、クライアントはサーバー名やインスタンスの起動状態を意識することなく、データベースに接続できるようになります。このため、サーバー数が増減したり、インスタンスの配置状態、起動状態が変化した場合も、設定のメンテナンスが不要となります。これがSCANの大きなメリットです。

 第3回目は以上となります。

 今回は、RAC 11g R2のOracle Clusterwareで導入されたポリシー管理型データベースとSCANについて説明しました。 もし第1回目を参考に環境を構築している方は、既存の環境のSCANリソースの設定や動作について 確認してみてください。

 次回は、フェイルオーバー、ロードバランスについて触れていく予定です。
