システム担当者のための今さら聞けないストレージ再入門

なぜシリアルは再び注目されるようになったのか~インターフェース高速化の歴史(2)

第4回

 今回はサーバーとストレージをつなぐインターフェースの発展について解説する。過去にはパラレル転送の方がシリアル転送より速いと考えられてきたが、現在はシリアル転送が高速化の主役だ。各インターフェースの特徴を解説しながら、歴史的な経緯を振り返ってみたい。

沢山の装置を付けるために

 SCSIは最大でも15個の装置しか接続できないと書いたが、実際に企業などでサーバーの構築を行なったことがあるユーザーの方はご存知の通り、大きなディスク装置をSCSI経由で接続させた場合、15個以上のディスクを単一SCSI接続で利用することが可能だ。

 これは何故なのだろう。確かにSCSI ID(ターゲット)は15個しか付けられなかったとしても、SCSIは別の手段でユーザーにディスク・イメージをより多く見せる手段を用意しているのだ。それがLUN(論理ユニット番号:Logical Unit Number)だ。

 UNIXやWindowsシステムを利用した経験がある方は、ディスクのことを何故かLUNと呼んでいるので、不思議に思われた経験をお持ちの方も少なくないであろう。LUNと書いてそのまま「エル・ユー・エヌ」とも読むし、「ルン」と読む場合もある。

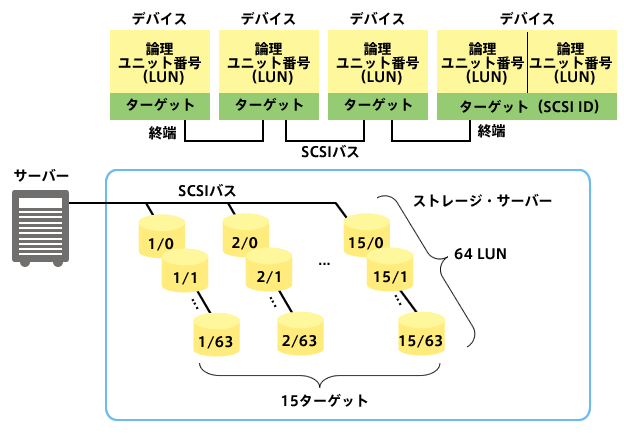

図4-5 LUN(論理ユニット番号)
図4-5 LUN(論理ユニット番号)

 ディスクを例にみると、図4-5にも示したようにSCSIバスに接続された1つのディスク装置は、必ずしも1つのディスクとしてユーザーから利用されるわけではない。1つのディスクを2つ以上の論理的なディスクとして利用できるのだ。1つのターゲットに64個のLUNを構成させることができるため、15個のターゲットがあった場合、以下の式のように960個のLUNを1つのSCSIバスで利用できることになる。

15(ターゲット)× 64(LUN)= 960(LUN)

 LUNの概念はファイバーチャネルを利用した場合などでも共通に利用される概念なので、是非、理解しておいて欲しい。

次のページ
パラレル・インターフェースの限界
