データベースのクローニング、全て見せます:Oracle Databaseのコピー運用をAppSyncで全自動化

2017/11/02 13:00

 XtremIOの強みの一つにインラインデータ重複排除がある。開発用や分析用にデータをコピーするとき、重複分はストレージ容量をとらずにすむ。さらにAppSyncを使えばコピー後のマウントやデータベースインスタンスとして起動するまで自動化できる。EMCジャパン システムエンジニア Oracleスペシャリスト 三浦真氏がデモで披露する。

 Title:デモンストレーション「Oracleデータベースの運用がこれだけ簡単になる」
 Speaker:三浦真(EMCジャパン システムエンジニア Oracleスペシャリスト

 XtremIOにはインラインデータ重複排除(バーチャルコピー)がある。ただコピーする分には差分がないので追加で使用する容量はなく、あっというまにコピーが終わる。とはいえコピー対象がデータベースであれば、コピー後にサーバーにマウントし、インスタンスとして立ち上げるといった作業が別途発生する。Dell EMCの「AppSync」というツールを用いるとコピーからデータベースのインスタンスとして起動するまでの一連の処理が全て自動化できる。

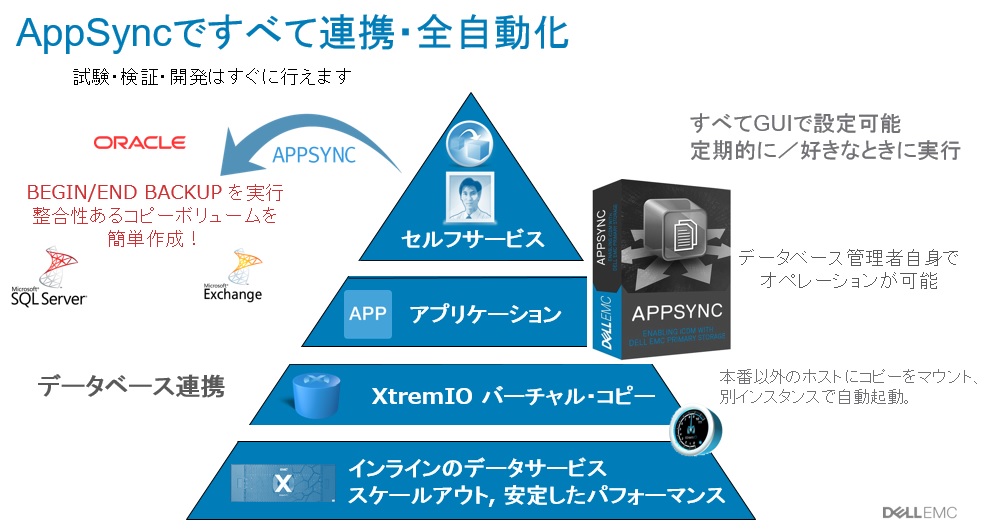

AppSyncで全て連携・全自動化
AppSyncで全て連携・全自動化

 一般的にOracle Databaseのデータを別の仮想サーバーにコピーして、別のOracle Databaseのインスタンスとして起動するまでの作業を確認しておこう。まずはOracle Databaseをコマンドでバックアップモードにする(任意)。次にストレージにてコピーを作成し、サーバーとマッピングを行う。仮想サーバー(VMware)を用いるのであれば、ESXの操作、仮想サーバーにディスク追加も必要になる。さらにマウント先のサーバーでマウントし、Oracle Databaseのリネームやリカバリを行い、ようやくインスタンスとして起動することができる。AppSyncがあれば、この一連の操作を全て自動化できる。

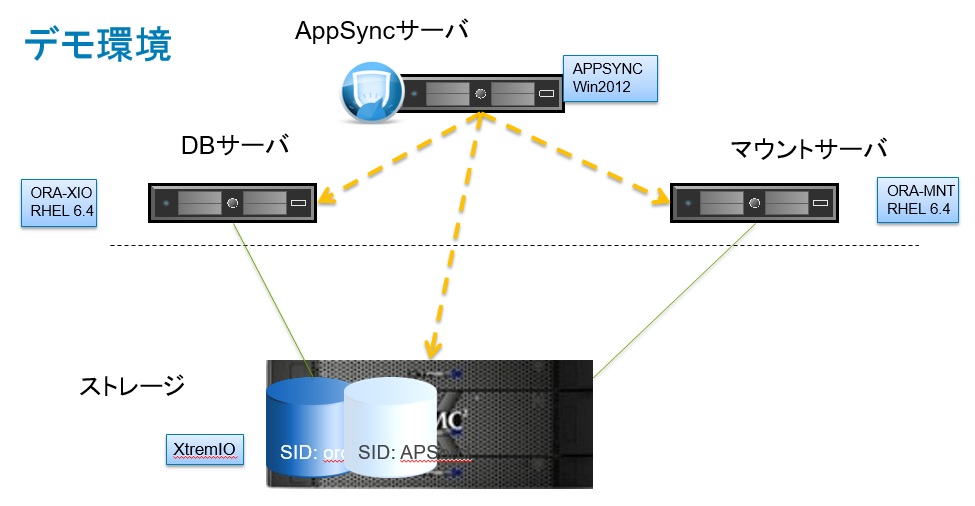

 デモ環境はデータベースサーバーが「ORA-XIO」、そのストレージにXtremIOを使用している。ほかに一連の操作を実行するAppSyncサーバー、データのコピー先となるマウントサーバー「ORA-MNT」がある。

デモ環境
デモ環境

 処理前に各サーバーの状態を確認しよう。XtremIOの管理画面から「Physical Capacity(物理容量)」を確認する。7.587TB利用可能のうち、5.996TB(79%)をすでに利用している。残り約2割しかない状況だ。三浦氏は「それでも性能は変わりません」と念を押す。

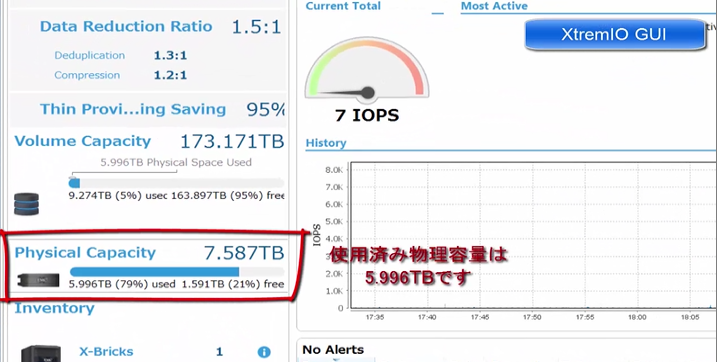

XtremIOにて5.996TB使用している
XtremIOにて5.996TB使用している

 データベースサーバー上で、Oracle Databaseのプロセスが稼働しているか確認し、マウントサーバーではまだデータベース用のボリュームがマウントされておらず、Oracle Databaseのプロセスが稼働していないのを確認しておく。

 AppSyncはWebブラウザからログインする。今回は初期設定から行う。初期設定で行うことはストレージ登録、vCenter Server登録、データベースサーバーとマウントサーバーの登録となる。最初のストレージ登録はOracle Databaseで利用しているストレージの登録となり、XtremIOを選ぶ。3つ目のデータベースサーバーとマウントサーバーはAppSyncのクライアントとなるため、プラグインのインストールが必要になる。AppSyncでは登録と同時にプラグインをプッシュインストールできる。

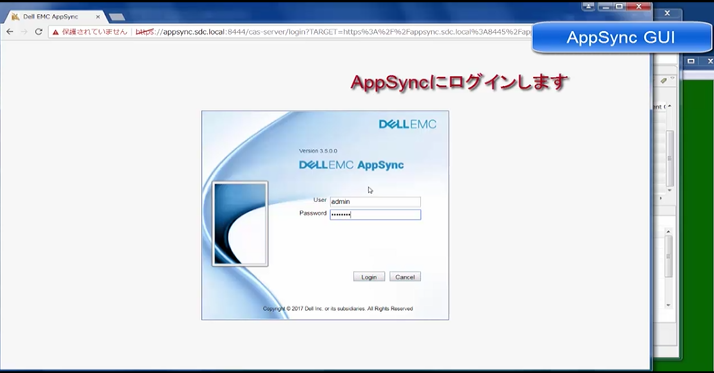

AppSyncにログイン
AppSyncにログイン

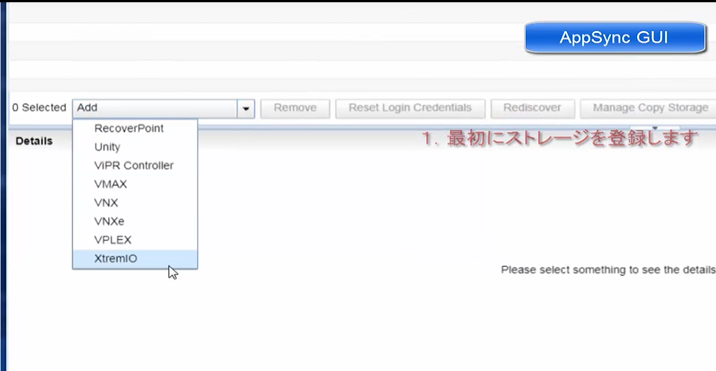

ストレージ登録
ストレージ登録

 ここからデータベースのクローニングだ。AppSyncから[Copy Management]-[Oracle]を選ぶ。先にデータベースサーバーを登録したため、稼働中のデータベースはプラグインにより自動的に検出される。

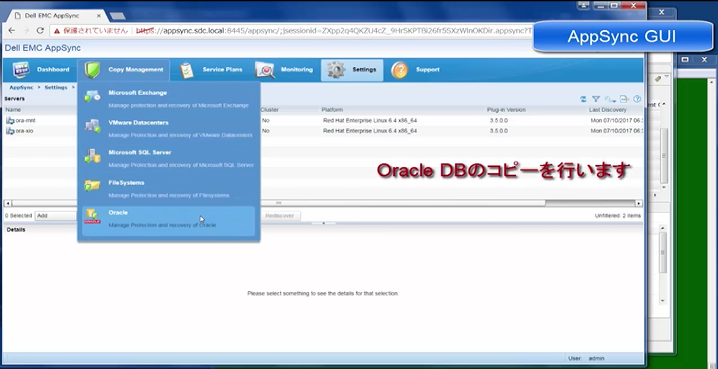

メニューからOracle Databaseのコピーを開始
メニューからOracle Databaseのコピーを開始

 稼働中のデータベース一覧からデータベースを選択し、画面下にある[Repurpose(転用)]-[Create Repurpose]を選択する。今回は1世代のみのコピーを作成するため[Create a 1st gen copy]を選択し、画面下の[Next]をクリックする。

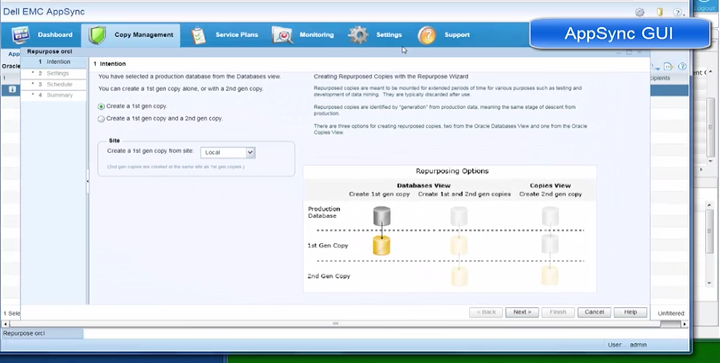

1世代のみのコピーを選択
1世代のみのコピーを選択

 今回はコピーしたデータベースはマウント先にマウントし、データベースのリカバリを行うため、画面左で[Mount copy]にチェックし、「Mount operation」では[Mount on Standalone server and recover database]を選びマウントの設定を行う。さらに画面右にあるデータベースのリカバリに関する設定も行う。ここまでできたら[Next]をクリックする。

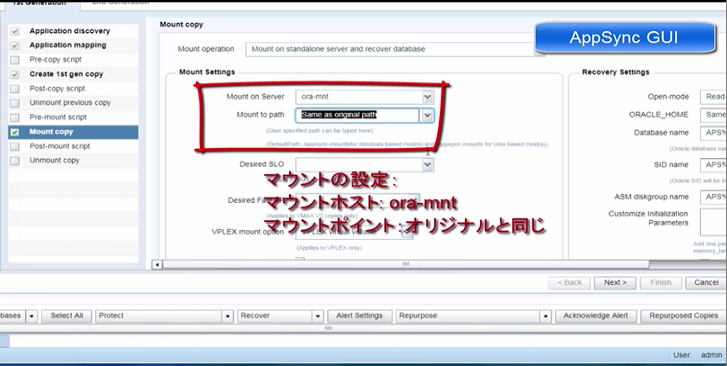

マウントの設定
マウントの設定

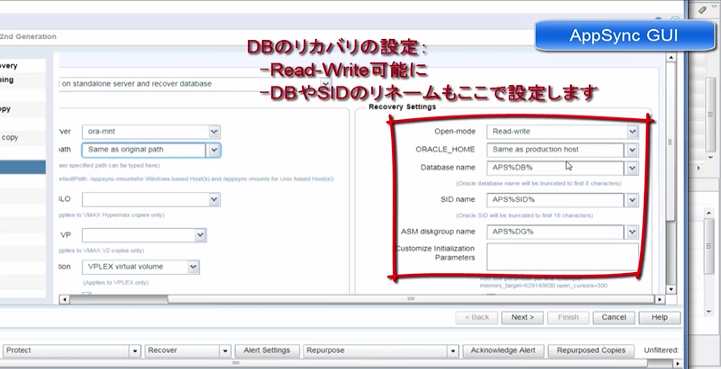

リカバリの設定
リカバリの設定

 確認画面が表示されるため、設定を確認して[Finish]をクリックして処理を開始する。データベースのコピーは瞬間的に終わる。バーチャルコピーであり、差分がないため実際にストレージに書き込んだりしないからだ。ただしその後に続くマウント操作で数分時間がかかる。処理の様子がウィンドウで表示される。

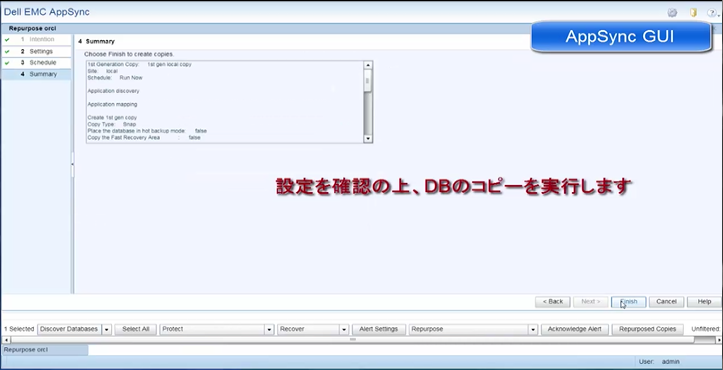

設定を確認してデータベースのコピーを実行
設定を確認してデータベースのコピーを実行

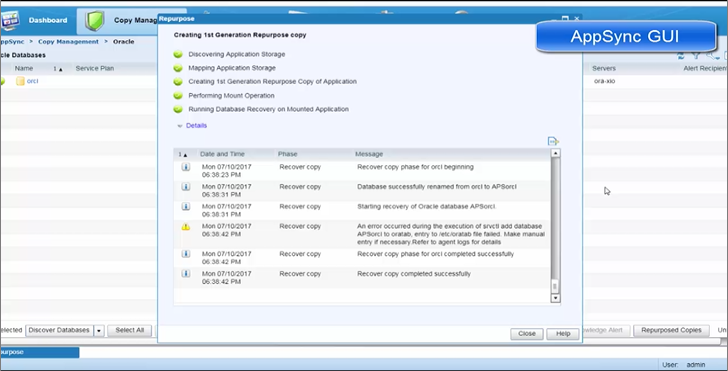

処理の進行状況が表示される
処理の進行状況が表示される

 処理を終えるとコピーが作成されているか確認する。AppSyncのGUIから、データベースのコピーが1世代分作成されているのが確認できる。

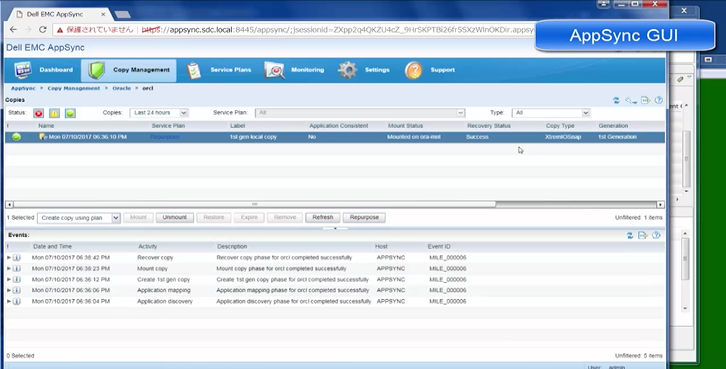

AppSyncで確認。データベースのコピーが作成されている
AppSyncで確認。データベースのコピーが作成されている

 XtremIOからはストレージにバーチャルコピーが作成されてサーバーにマッピングされているのが分かる。また使用済み物理容量は5.996TBでコピー作成前と全く変わらないことが示されている。これがインラインデータ重複排除だ。

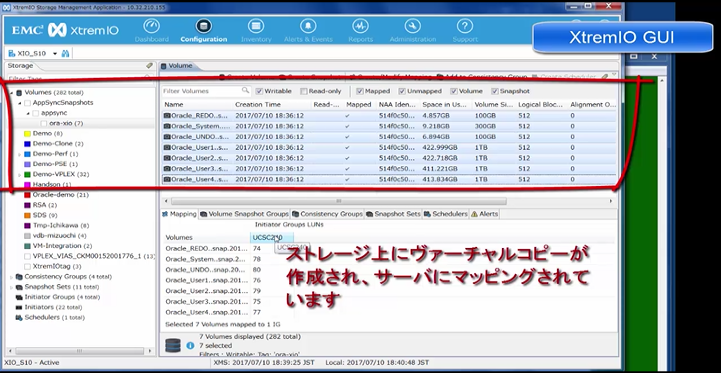

XtremIOで確認。ストレージ上でバーチャルコピーが作成、マッピングされている
XtremIOで確認。ストレージ上でバーチャルコピーが作成、マッピングされている

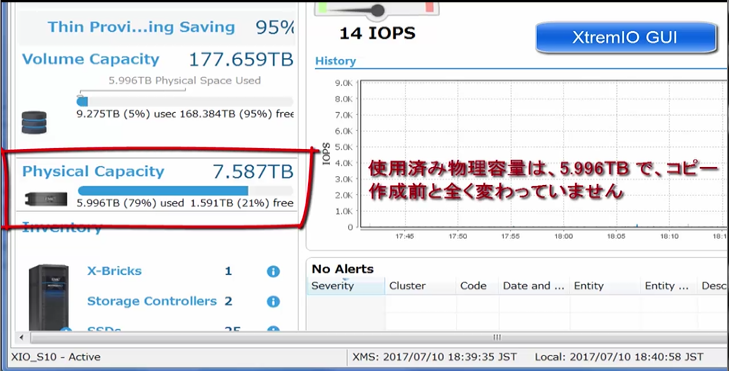

XtremIOで確認。使用ストレージの量がコピー前と変わらない
XtremIOで確認。使用ストレージの量がコピー前と変わらない

 XtremIOのインラインデータ重複排除ならデータベースをコピーしてもストレージの使用容量は変わらないため、開発用や分析用などいろんな用途でコピーを作成することができる。またAppSyncを用いればコピー後の一連の処理を自動化できる。両方合わせて使えば運用管理の手間とミスを大きく削減できそうだ。
